I profili strutturali sono realizzati con processo di pultrusione (polimerizzazione a caldo di un profilo tirato in una filiera) e possono contenere fino al 70% di fibra di vetro che garantisce un'elevata resistenza meccanica.
I profili pultrusi in PRFV (Plastici Rinforzati con Fibre di Vetro) sono costituiti da resine termoindurenti come matrice d'impasto chimico resistente.

La matrice d'impasto è a base di resina poliestere isoftalica ed è il componente che compatta e protegge il rinforzo strutturale. Può essere proposta anche con altre tipologie di resine come vinilestere o acriliche o del tipo autoestinguente a bassa emissione di fumi senza alogeni. Le matrici d'impasto sono tutte certificate secondo norme AFNOR o ASTM.

La struttura del rinforzo meccanico viene realizzata con fibre di vetro unidirezionali tipo roving continuo di tipo E. I rinforzi e le protezioni (caratteristica distintiva della qualità EUROGRATE®). Ogni profilo pultruso EUROGRATE® prevede l'impiego di rinforzi a base di tessuti continui multi direzionali che permettono di aumentare le caratteristiche meccaniche trasversali. Durante la produzione viene inglobato sulla superficie un velo poliestere garantendo una protezione ai raggi UV e agli agenti atmosferici.

I profili pultrusi in vetroresina EUROGRATE® sono concepiti per un utilizzo di elementi di sostegno con tutte le dovute garanzie di sicurezza.

CARATTERISTICHE TECNICHE DEI PROFILI PULTRUSI STRUTTURALI:

  • Classificazione E23: hanno prestazioni attestate E23, in quanto soddisfano i requisiti secondo la norma EN13706.
    E23 rappresenta lo standard più elevato per le prestazioni dell'insieme portante.
  • Resistenza alla corrosione: i profili pultrusi impiegano normalmente la resina isoftalica assicurando un'eccellente resistenza alla corrosione. (Altre resine su richiesta).
    EUROGRATE® stabilizza la resina agli U.V. e aggiunge una barriera anticorrosiva sulla superficie esterna. Questa barriera aumenta il volume di resina in superficie ed impedisce che le fibre risultino in evidenza.
  • Semplici da scegliere ma migliori rispetto a quelli in acciaio: in funzione degli sforzi richiesti, la scelta del profilo da utilizzare è semplice: è identica alla scelta di un profilo d'acciaio. Facili da montare, tagliare o forare utilizzando utensili abituali. I profili pultrusi vengono assemblati più velocemente rispetto ai profili metallici.
  • Leggerezza ed isolamento: a parità di rigidità, un supporto con profili pultrusi EUROGRATE® pesa circa tre volte meno di un equivalente in acciaio.
    Questo permette un risparmio nel trasporto, nella movimentazione, nel montaggio o negli elementi che sono sottoposti a frequenti manutenzioni.
    Amagnetici e non conduttori, i profili pultrusi di EUROGRATE® non interferiscono con le onde radio, RF e radar ed offrono un eccellente isolamento elettrico e termico.
  • Bulloneria in vetroresina: le barre filettate ed i dadi in resina epossidica rinforzati in fibra di vetro possiedono una eccellente tenuta meccanica e chimica.
    Permettono quindi di realizzare dei resistenti assemblaggi senza nessuna parte metallica. Con passo standard ISO, questi bulloni si distinguono dai bulloni metallici per un profilo speciale della barra filettata, che permette di mantenere un continuo serraggio.

EUROGRATE®, grazie alla sua esperienza ed alla competenza del proprio ufficio tecnico, progetta strutture con profili pultrusi strutturali eseguendo calcoli con elementi finiti e attenendosi alle normative di riferimento.

Per questo propone e utilizza esclusivamente profili strutturali che rispondono alla norma EN 13706 Classificati E23. Questa norma specifica i requisiti di qualità, tolleranze, resistenza, rigidità e superficie dei profili strutturali.

La tabella delle proprietà tecniche qui di seguito mostra la performance meccanica dei profili EUROGRATE® rispetto ai requisiti minini richiesti da E23 che rappresenta lo standard più elevato per le prestazioni dell'insieme portante.

Contattando EUROGRATE® all'email info@eurograte.com o compilando il form on-line è possibile ricevere della documentazione tecnica.


  • PROPRIETÀ MECCANICHE DEI PROFILI STRUTTURALI - E23
  • PROFILI PULTRUSI CON SEZIONI TIPO "H" e "I"
  • PROFILI PULTRUSI CON SEZIONI TIPO "C" e "U"
  • PROFILI PULTRUSI CON SEZIONI TIPO "R", "Q" e "O"
  • PROFILI PULTRUSI CON SEZIONI TIPO "L" e Piatto "P"

I profili pultrusi in vetroresina EUROGRATE® soddisfano i requisiti di grado per essere classificati E23 secondo la norma EN13706.

PROPRIETÀ MECCANICHE NORMA
DI RIFERIMENTO
UNITÀ
DI MISURA
E23 Livello
Richiesto
E23 Livello
Eurograte
V. LONGITUDINALE
Resistenza a trazione - ft
EN ISO 527-4 MPa > 240 359
V. TRASVERSALE
Resistenza a trazione - ft
EN ISO 527-4 MPa > 50 66
V. LONGITUDINALE
Modulo elastico a trazione - Et
EN ISO 527-4 GPa > 23 27
V. TRASVERSALE
Modulo elastico a trazione - Et
EN ISO 527-4 GPa > 7 7
V. LONGITUDINALE
Resistenza a flessione - fb
EN ISO 14125 MPa > 240 317
V. TRASVERSALE
Resistenza a flessione - fb
EN ISO 14125 MPa > 100 126
Modulo elastico a flessione longitudinale
FULL BENDING - Eeff
EN 13706-2 GPa > 23 26
Resistenza a flessione - fb EN ISO 14130 MPa > 25 27
V. LONGITUDINALE
Resistenza a rifollamento - fp
EN 13706-2 MPa > 150 265
V. TRASVERSALE
Resistenza a flessione - fb
EN 13706-2 MPa > 70 197

Tipo BxHxT1xT2 B
mm
H
mm
T1
mm
T2
mm
A
m2
g
Kg/m
Ixx
mm4
Wxx
mm3
Iyy
mm4
Wyy
mm3
  Profili pultrusi con sezioni tipo H e I
H 200x200x15x10 200 200 15 10 6.701 11,7 43.422.865 434.228 13.316.415 133.164
I 200x100x10x10 100 200 10 3 3.801 6,6 22.926.198 229.262 1.665.054 33.301
I 150x75x8x8 75 150 8 8 2.273 3,9 7.658.956 102.119 558.959 14.906
I 120x60x8x8 60 120 8 8 1.793 3,2 3.764.323 62.738 286.609 9.553
I 100x50x8x8 50 100 8 8 1.473 2,6 2.090.783 41.816 166.280 6.651

Tipo BxHxT1xT2 B
mm
H
mm
T1
mm
T2
mm
A
m2
g
Kg/m
Ixx
mm4
Wxx
mm3
Iyy
mm4
Wyy
mm3
  Profili pultrusi con sezioni tipo C e U
C 300x100x15x15 100 300 15 15 7.030 12,3 85.149.722 567.665 5.638.091 75.730
C 200x60x10x10 60 200 10 10 2.992 5,3 15.617.203 156.172 808.540 17.927
C 150x47x8x8 47 150 8 8 1.849 3,4 5.501.910 18.340 311.136 3.310
C 90x35x8x8 35 90 8 8 1.143 2,1 1.197.611 26.614 110.156 4.505
U 60x50x5x5 50 60 5 5 729 1,3 413.773 13.792 181.849 5.654

Tipo BxHxT1xT2 B
mm
H
mm
T1
mm
T2
mm
A
m2
g
Kg/m
Ixx
mm4
Wxx
mm3
Iyy
mm4
Wyy
mm3
  Profili pultrusi con sezioni tipo R e Q
R 85x25x3x4 85 300 4 3 656 1,2 65.412 5.233 543.858 12.797
Q 90x90x8x8 90 90 8 8 2.552 4,5 2.829.231 62.872 2.829.231 62.872
Q 50x50x5x53 50 50 5 5 861 1,6 285.637 11.425 285.637 11.425
Q 76,2x76,2x6,35x6,35 76,2 76,2 6,35 6,35 1.822 3,4 1.454.642 38.179 1.454.642 38.179
Q 60x60x4,5x4,5 60 60 4,5 4,5 1.017 1,9 516.233 17.208 516.233 17.208
O 26x16,5x4,75 26 16,5 4,75 -- 317 0,6 18.793 1.445 18.793 1.445
O 30x24,4x2,8 30 24,4 2,8 -- 239 0,4 22.361 1.491 22.361 1.491

Tipo BxHxT1xT2 B
mm
H
mm
T1
mm
T2
mm
A
m2
g
Kg/m
Ixx
mm4
Wxx
mm3
Iyy
mm4
Wyy
mm3
  Profili pultrusi con sezioni tipo LProfili pultrusi con sezioni tipo Piatto P
L 100x100x8x8 100 100 8 8 1.543 2,80 1.481.725 52.806 1.481.725 20.597
L 75x50x8x8 75 50 8 8 943 1,70 187.207 14.345 524.757 10.631
L 60x60x5x5 60 60 5 5 584 1,10 199.078 11.850 199.078 4.608
L 50x50x5x5 50 50 5 5 484 0,90 112.503 7.845 112.503 3.156
L 45x45x5x5 45 45 5 5 434 0,80 80.738 6.163 80.738 2.531
L 35x35x5x5 35 35 5 5 319 0,60 36.350 3.436 36.350 1.489
L 30x30x5x5 30 30 5 5 274 0,50 22.164 2.365 22.164 1.074
P 50x4 50 -- 4 -- 198 0,33 261 130 40.491 1.619

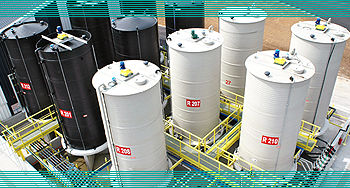

DIFFERENTI CONTESTI APPLICATIVI,
i profili pultrusi sono una valida alternativa alla consueta carpenteria metallica:
- piattaforme,
- passerelle,
- pianerottoli,
- piccoli sostegni,
- supporti d'apparecchiature chimiche e di strumentazione,
- paratie isolanti,
- altro.
